3×25 A: Co znamenají názvy hlavních jističů?

Vysvětleme zkratky, jako například 3×25 A. Garáž, domácnost i průmyslová firma potřebují různé jističe.


9. 7. 2015

Autor

Renomovaný spotřebitelský časopis nedávno srovnával ceny elektřiny a modelovou domácnost popsal slovy: „Nehledě na spotřebu má instalované 3 jističe do 25 A, nejběžnější kombinaci.“ Autoři si možná chybně vyložili zkratku, která člověka zmate docela lehce. Nejběžnější jistič v českých domácnostech nese označení 3×25 A, což znamená, že vyhovuje trojfázovému rozvodu a unese množství proudu 25 ampér.

Označení hlavního jističe najdete ve vyúčtování elektřiny a samotný přístroj v elektroměrové skříni. Příklady i s detailními obrázky porovnáme v závěru článku.

Všichni občas děláme překlepy a chyby, které mohou prostřednictvím kultivované oponentury otevřít nové obzory. Rozeberme podrobněji označení hlavních jističů před elektroměrem a třeba zjistíme něco nového. Ve speciálním článku popisujeme účel těchto zařízení a v jiném textu již shrnujeme související měsíční paušální poplatky.

Názvy hlavních jističů reflektují jednofázový, nebo trojfázový rozvod

Označení 3×25 A ve skutečnosti neznamená kombinaci více jističů, nýbrž jediné zařízení, stejně jako například 1×10 A. Jaký je mezi významy krkolomných zkratek rozdíl?

  • Jistič začínající jedničkou vyhovuje spíše skromnějšímu odběrnému místu, kde není elektrický bojler nebo velký elektrický sporák. Je určený jednofázovému rozvodu elektřiny.
  • Jistič začínající trojkou vyhovuje běžnému a náročnějšímu odběrnému místu, které využívá například elektrický sporák, pračku, myčku, ledničku, akumulační kamna, bojler, tepelné čerpadlo, přímotop nebo podlahové topení apod. Je určený trojfázovému rozvodu elektřiny. To znamená 3 zdroje jednofázového elektrického napětí, jejichž průběhy jsou posunuty vždy o 1/3 periody, čímž vzniká střídavý proud.
  • Počet ampér říká, jaké množství proudu může procházet zapojenými přístroji. Maximální možný příkon elektrospotřebičů ve wattech (W) spočítáme tak, že vynásobíme počet fází (typicky 1, nebo 3), velikost jističe (A) a velikost fázového napětí (s obyčejnou elektrickou zásuvkou 230 V).

Příklady včetně maximální náročnosti spotřebičů: 1×10 A, 3×25 A, 3×63 A

Buďme konkrétnější. Postupně navštívíme garáž, domácnost a řemeslnickou dílnu. Všude posoudíme hlavní jistič před elektroměrem a zapojené spotřebiče.

  • 1×10 A postačuje například garáži, kde máme jednofázový rozvod. Hlavní jistič se vypne, jakmile množství proudu přesáhne 10 ampér. Nejvyšší souhrnný příkon všech zapojených spotřebičů = 1 x 10 x 230 = 2 300 W, což neumožňuje například současný provoz většího elektrického sporáku a náročnější myčky.
  • Hlavní jistič velikosti 3×25 A utáhne velkou většinu tuzemských domácností. „Vypadne“, teprve když množství proudu převýší 25 ampér. Maximální celkový příkon spotřebičů = 3 x 25 x 230 = 17 250 W, což umožňuje čilý kuchyňský, koupelnový i obývákový ruch, včetně několika běžících přímotopů.
  • 3×63 A zvládne leckterý průmyslový provoz, například v řemeslnické dílně. Hlavní jistič toleruje množství proudu do 63 ampér. Hraniční příkon pracujících elektrospotřebičů = 3 x 63 x 230 = 43 470 W, což postačuje například i některým CNC soustruhům.

Měsíční paušální poplatky za provoz různých jističů shrnujeme JINDE. Tady ještě porovnejme, jak různé typy vlastně vypadají. Fotografie pocházejí z internetového obchodu elektro-paloucek.cz, zvětší se kliknutím.

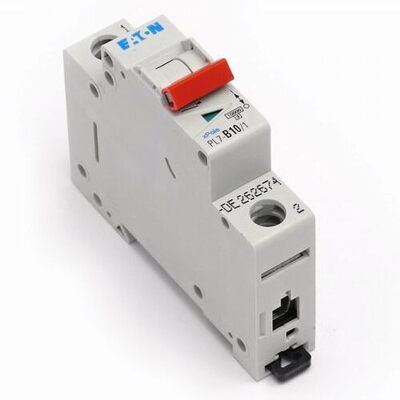

Ukázka hlavního jističe typu 1×10 A.

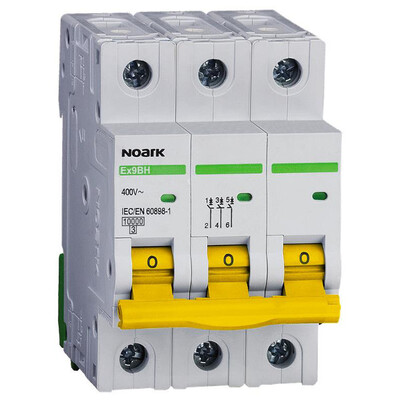

Nejčastější jistič velikosti 3×25 A.

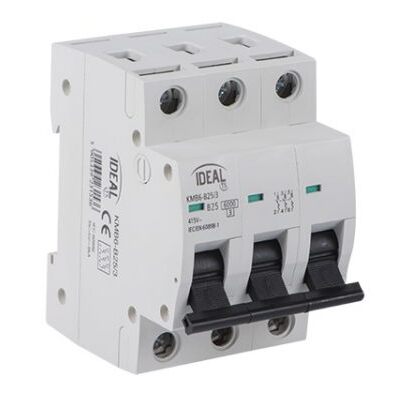

Příklad hlavního jističe 3×63 A.
